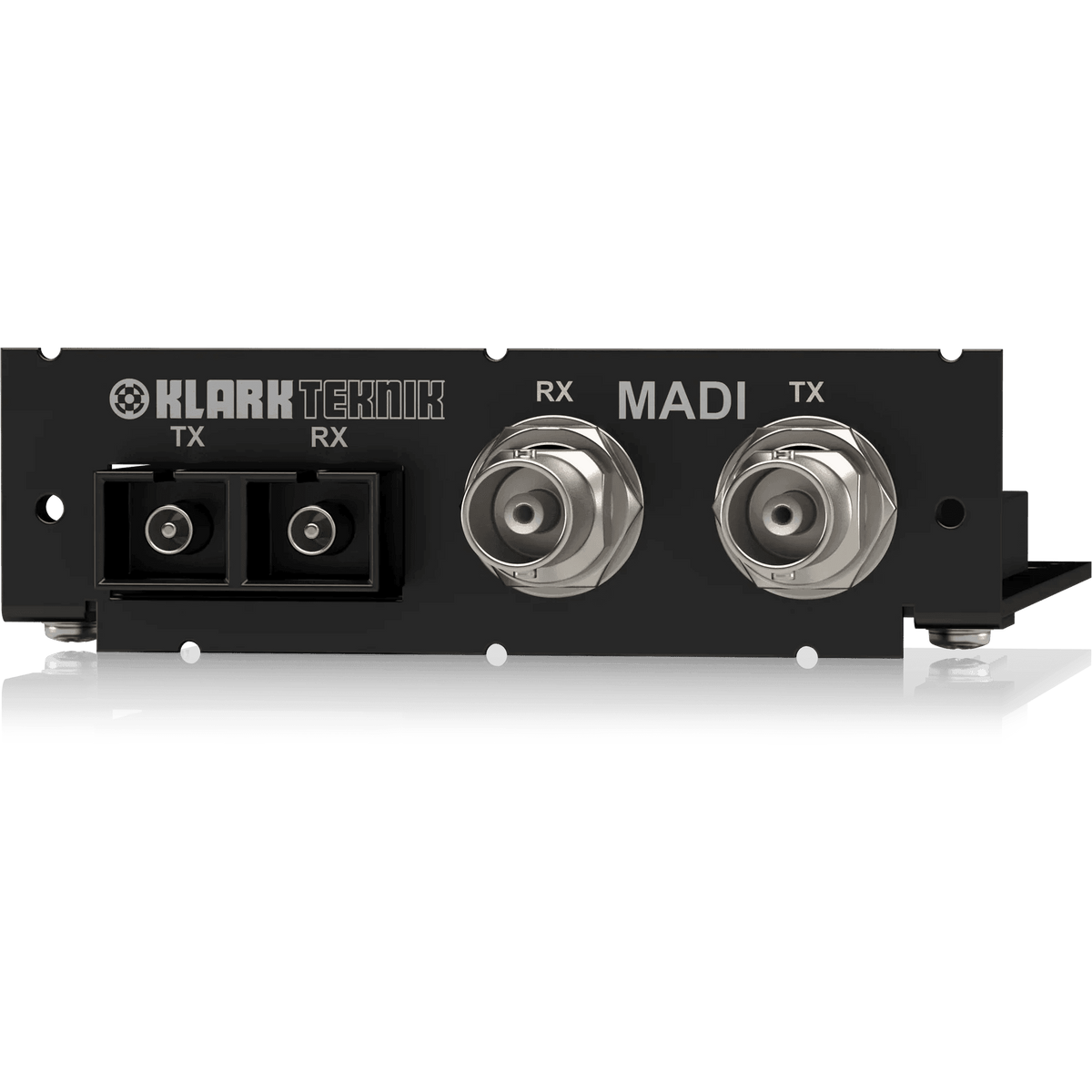

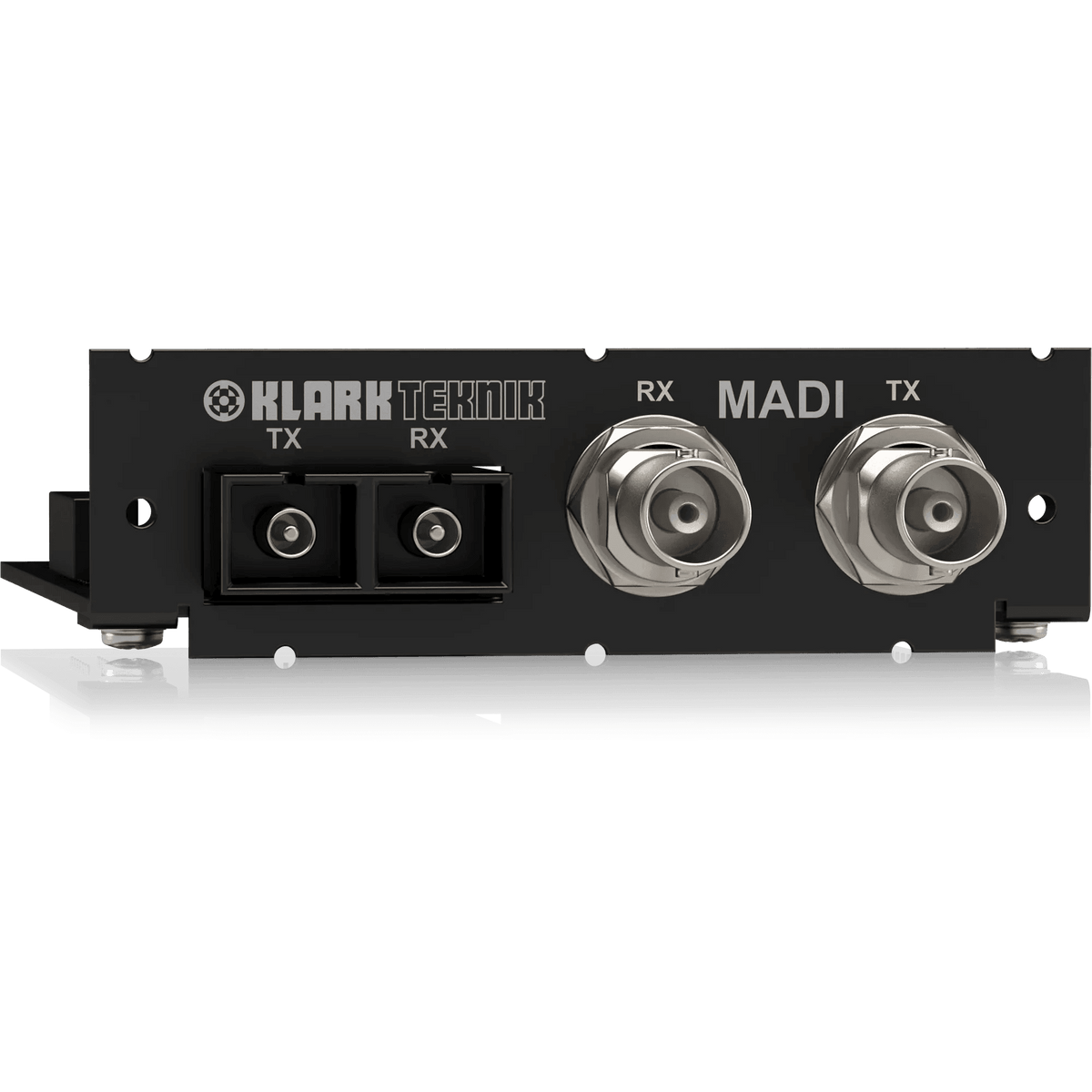

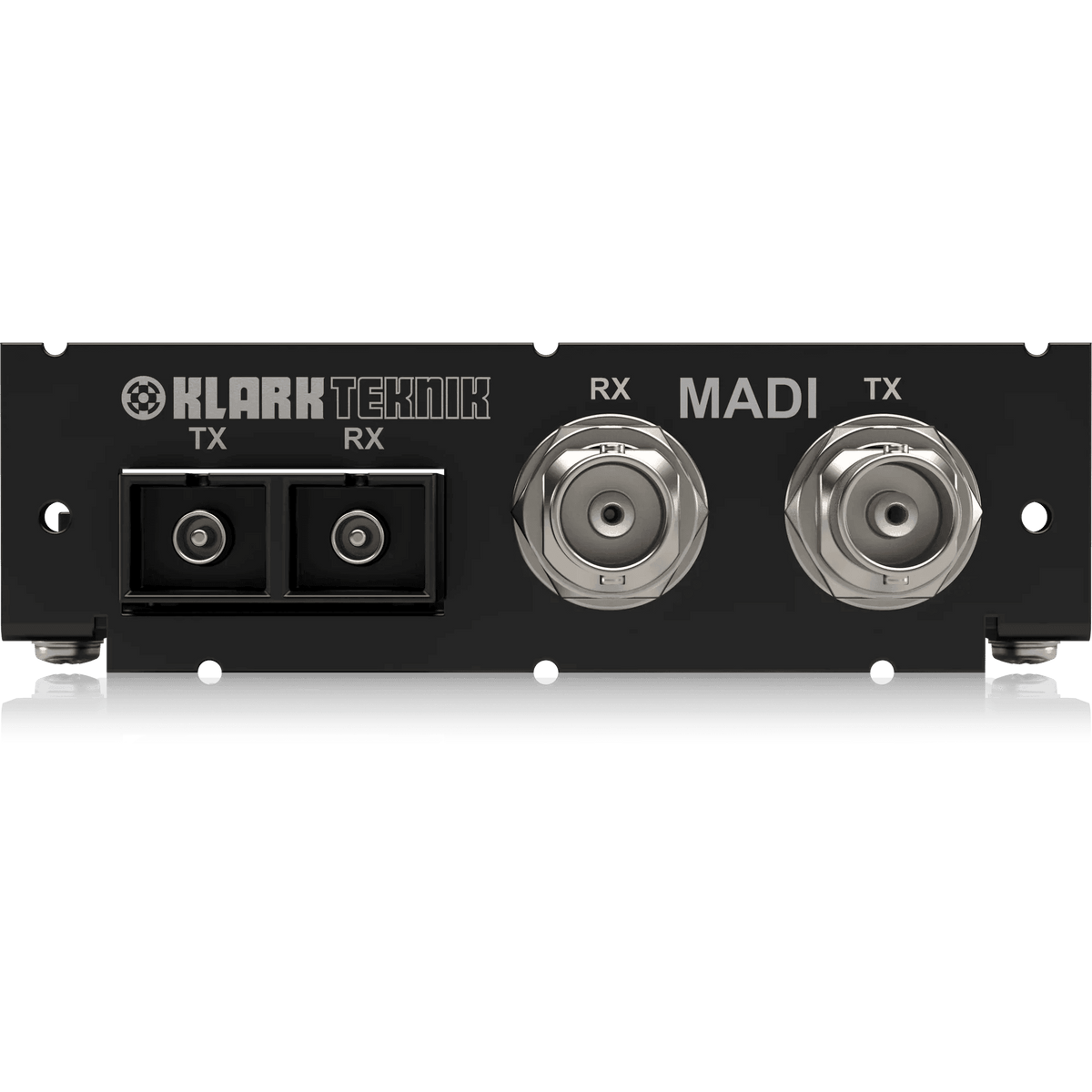

وحدة شبكة Klark Teknik KT-MADI مع ما يصل إلى 64 قناة ثنائية الاتجاه

يرجى ملاحظة: بما أن هذا هو النظام الخلفي لا يمكننا ضمان موعد توفر المنتج، يرجى أيضًا ملاحظة أن السعر إرشادي وقابل للتغيير. يرجى الاتصال بنا للحصول على مزيد من المعلومات

• وحدة شبكة MADI (متوافقة مع AES10) مع ما يصل إلى 64 قناة ثنائية الاتجاه عند 48 كيلو هرتز و32 قناة ثنائية الاتجاه عند 96 كيلو هرتز

• متوافق مع جسور الشبكة Klark Teknik DN9650 وDN9652 ووحدة التوسعة Midas NEUTRON-NB

• تعمل حتى 500 متر عبر وصلة الألياف الضوئية و200 متر عبر وصلة النحاس المحورية

• الإرسال البصري على موصل SC-Duplex*

• ناقل الحركة النحاسي على موصلات BNC المحورية بمقاومة 75 أوم

• عملية مزدوجة زائدة عن الحاجة مع تجاوز الفشل من التوصيلات الضوئية إلى التوصيلات النحاسية

• تعمل إما كساعة MADI الرئيسية أو ساعة MADI التابعة أو من ساعة خارجية عبر الوحدة المضيفة

وصف

توفر وحدة الشبكة KT-MADI توافق MADI لـ كلارك تكنيك DN9650 و DN9652 جسور الشبكة، وتتميز بما يصل إلى 64 أو 32 قناة ثنائية الاتجاه بتردد 48 كيلو هرتز أو 96 كيلو هرتز على التوالي. يوفر KT-MADI وصلات عالية الأداء من نقطة إلى نقطة عبر كل من الألياف الضوئية القياسية الصناعية والوصلات النحاسية المحورية، وهو مناسب بشكل مثالي للتفاعل مع معدات التسجيل والتشغيل التابعة لجهات خارجية.

 يتميز KT-MADI بعملية مزدوجة زائدة عن الحاجة مع تجاوز الفشل التلقائي للواجهة النحاسية المحورية في حالة حدوث فشل في واجهة الألياف الضوئية.

 يمكن لوحدة شبكة KT-MADI أن تكون بمثابة سيد ساعة MADI أو عبد ساعة MADI أو يمكنها المزامنة مع أحد مصادر الساعة الخارجية المتاحة في أي من كلارك تكنيك DN9650 أو DN9652 الوحدة المضيفة.

 KT-MADI متوافق كهربائيًا وميكانيكيًا مع تنسيق Cirrus CM-1 القياسي في الصناعة.

تحديد

يجب أن تتوافق وحدة الشبكة مع المواصفات الكهربائية والميكانيكية لتنسيق Cirrus CM-1 لتوفير واجهة وحدة شبكة الطرف الثالث.

 يجب أن توفر وحدة الشبكة واجهة MADI وأن تتوافق مع معيار جمعية هندسة الصوت AES10-2008.

 تتضمن وحدة الشبكة كلاً من واجهات النحاس المحورية والألياف الضوئية ويجب أن تدعم تجاوز الفشل المتكرر من الواجهة البصرية إلى الواجهة النحاسية.

 يجب أن تشتمل وحدة الشبكة على موصل SC-Duplex للواجهة البصرية وموصلات 75 Ω BNC للواجهة النحاسية المحورية.

 يجب أن تحتوي وحدة الشبكة على إمكانية تحديد مصدر الساعة الخاص بها كساعة MADI الرئيسية أو ساعة MADI التابعة أو من ساعة خارجية عبر واجهة الوحدة المضيفة CM-1.

 يجب أن تكون وحدة الشبكة بعرض 110 مم × عمق 89 مم × ارتفاع 31 مم (4.3 بوصة × 3.5 بوصة × 1.2 بوصة). يجب تثبيت وحدة الشبكة إما في جسر شبكة كلارك تيكنيك DN9650 أو DN9652 جسر الشبكة المزدوجة.

 يجب أن تكون وحدة الشبكة هي كلارك تكنيك لن يتم قبول KT-MADI ولا يوجد بديل آخر.
